« 上一篇下一篇 »

煤粉转子秤设备冲刷磨损现场分析

         2020年底,某水泥企业检修期间,发现煤粉转子秤的出料口出现磨损,由于企业的进料口之前出现过同类问题,选用RJ耐磨材料进行修复,至今使用了5年,效果非常好,所以企业这次针对煤粉转子秤的出料口冲刷的问题,也选用洛阳融基工贸有限公司RJ系列耐磨材料


RJ系列耐磨材料简介

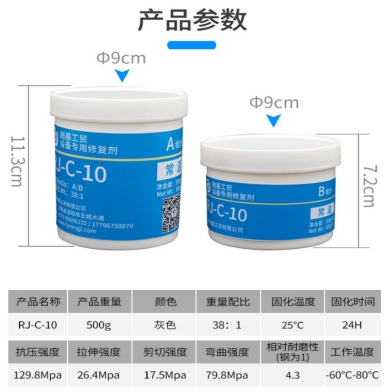

RJ-C-10设备专用修复剂是一种由高性能耐磨抗蚀材料(氧化铝、碳化硅、棕刚玉等)与改性增韧树脂复合而成的高分子复合材料。具有高级别的耐化学性、耐温性和耐磨性,可以在垂直面和天花板面上涂抹8mm厚度不流淌,可以极大的减少操作与停机时间。操作简便、不需要专门的工具和设备,按照产品说明书操作即可掌握此修复技术和基本操作。真正为企业做到了省时、省力、省钱,并为企业设备管理水平的提高打下了坚实的技术基础。

点击购买



    修复步骤

     做好施工前的准备工作:如工具、材料等。同时清理干净散落在设备和地面上的煤粉。如果出料口等部位有局部穿孔,要先用3-5mm厚钢板锤出相应弧度补焊穿孔。表面处理:用角磨机打磨或   喷砂处理去除磨损部位表面的氧化层和松动物质,露出金属原色。用干净棉纱和无水乙醇清洗至没有杂质痕迹。

    配胶:按质量比38:1将RJ-C-10设备专用修复材料A、B组分混合均匀,直至颜色均匀一致没有色差。

   涂抹:在磨损部位表面刮涂RJ-C-10设备专用修复材料并反复按压,把材料压进表面上的每一个微孔,以确保粘接。根据磨损尺寸填补材料,并将表面刮平。如果是修复壳体等有配合间隙要求的局部磨损,应控制材料厚度不要超出未磨损表面。

    固化:常温24小时完全固化,可以通过碘钨灯或热风机加热缩短固化时间,注意不可用明火直接接触材料,且加热温度不得超过材料最高承受温度。温度低于15℃时,固化不完全,需要在胶层初步固化后再加热至60-80℃保温2小时使胶层完全固化,达到最佳修复效果。RJ-C-10设备专用修复材料固化后,设备即可投入使用。
